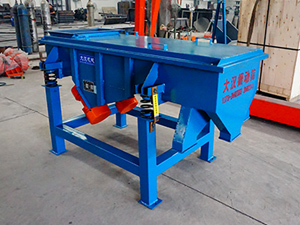

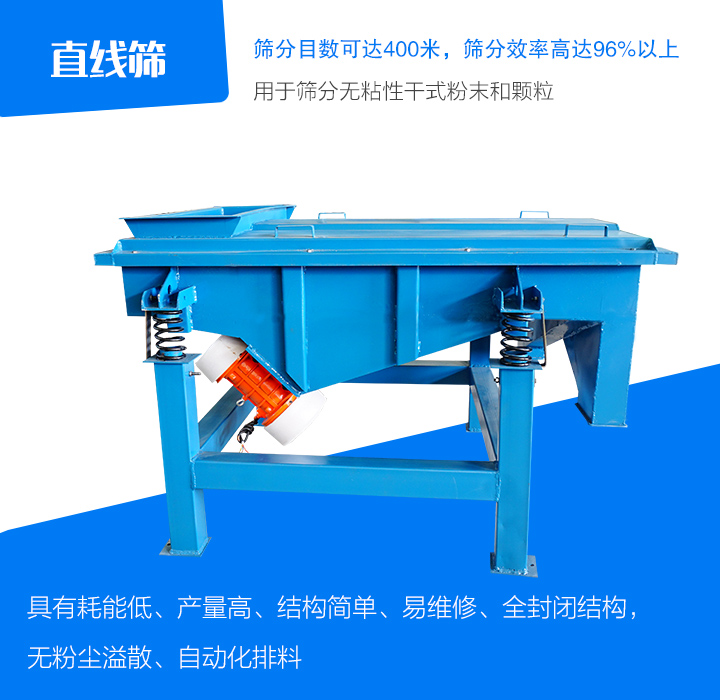

直線篩介紹

直線篩是直線振動篩的簡稱，主要用于篩分無粘性干式粉末和顆粒，具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散、自動化排料等特點，更適合于流水線作業。

直線篩分類

一、按材質分類

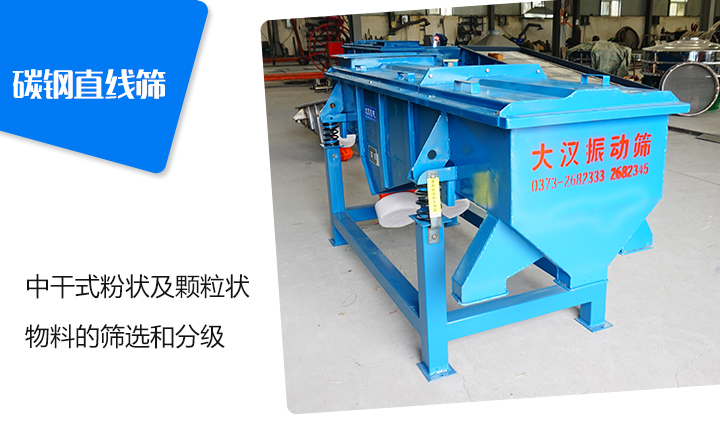

1、碳鋼直線篩

碳鋼直線篩主要采用Q235碳鋼材質，主要用于一般物料篩分，廣泛適用于食品、醫藥、化工、建材、塑料、冶金等行業中干式粉狀及顆粒狀物料的篩選和分級。

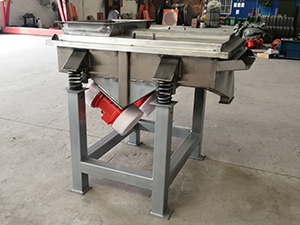

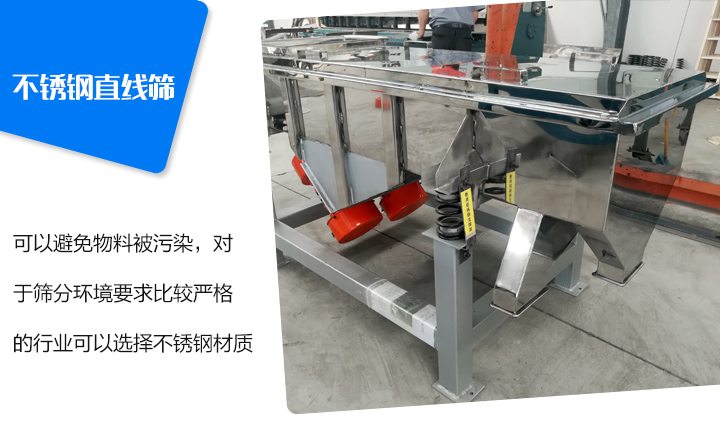

2、不銹鋼直線篩

不銹鋼直線篩采用304或316不銹鋼材質制造，耐腐蝕、耐高溫，并且不易生銹，可以避免物料被污染，對于篩分環境要求比較嚴格的行業可以選擇不銹鋼材質，如食品、醫藥行業。

二、按層級分類

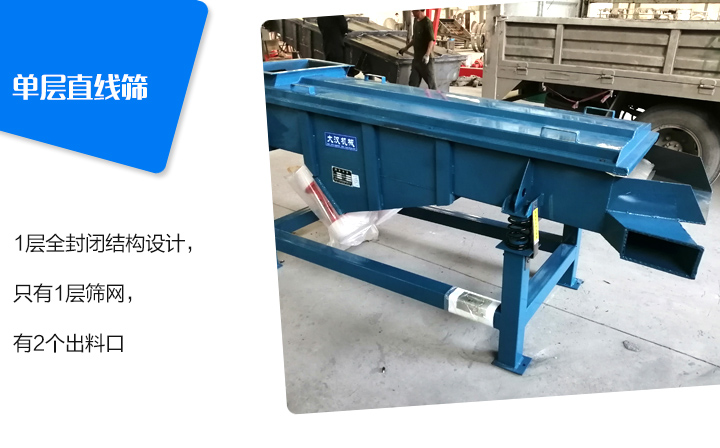

1、單層直線篩

單層直線篩采用1層全封閉結構設計，只有1層篩網，有2個出料口，主要用于對物料的除雜。

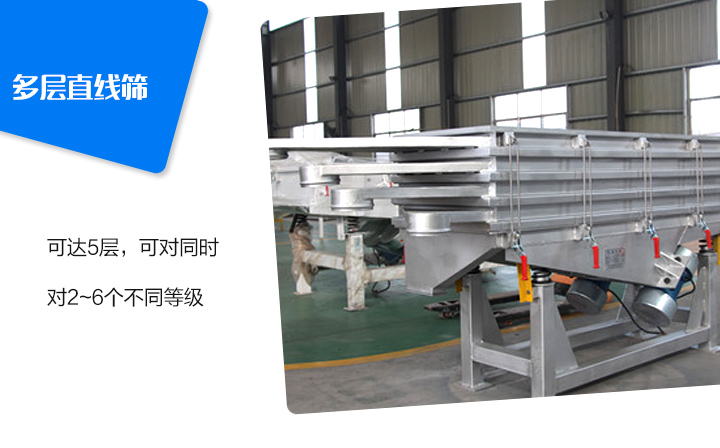

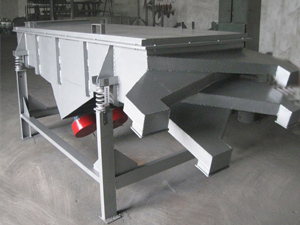

2、多層直線篩

多層直線篩采用多層全封閉結構設計，多個出料口，可把篩分物料按大小粒度分為多個等級，大漢多層直線篩篩面層數可達5層，可對同時對2~6個不同等級的物料進行分級。

三、按物料分類

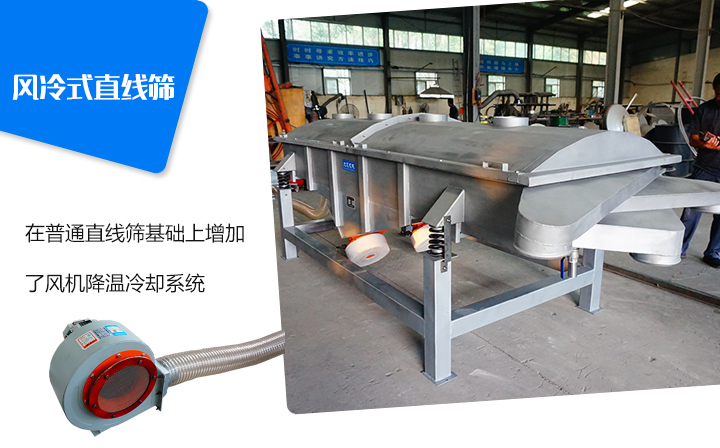

根據高溫物料，大漢專門設計了一款針對高溫物料篩分的直線篩，即風冷式直線篩或可降溫直線篩，它是在普通直線篩基礎上增加了風機降溫冷卻系統，可將高溫物料降溫后再進行篩分。

直線篩適用行業

直線篩適用于0.74-10mm，含水小于7％，無粘性物料的干式物料的篩分。主要用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、化肥等行業中的干式粉狀、細顆粒狀或細微粉物料的篩分。

直線篩特點

1、篩分目數可達400米，篩分效率高達96%以上。

2、雙電機驅動，產量大、耗能低，每小時可處理0.12-20噸物料。

3、1-6層篩網，可將一種物料分成2-7種不同的粒度規格。

4、密封式設計，可以減少篩分過程中的粉塵污染。

5、子母篩網架結構母網完全支撐細網，因此細網可以有更長的使用壽命，減少細網耗材的使用，如果長時間使用可以降低許多生產成本。

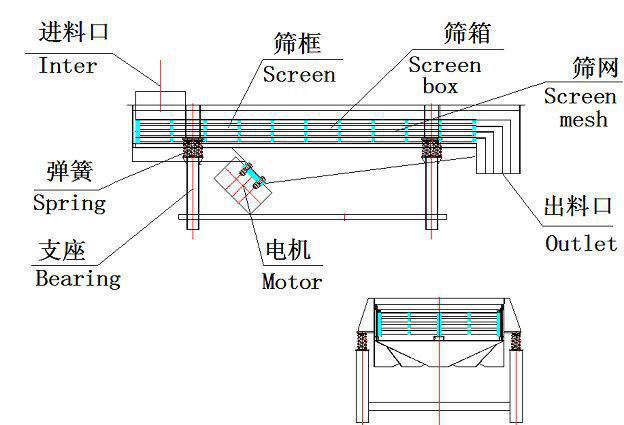

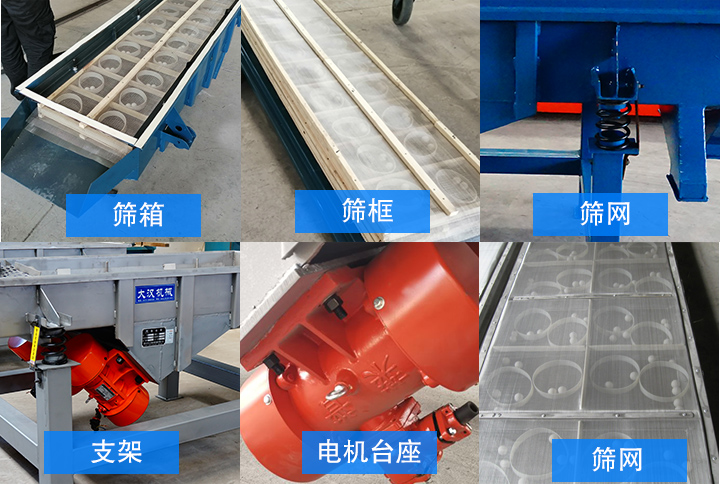

直線篩結構

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

振動電機(使用與維修方法詳見振動電機使用說明書)。

電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

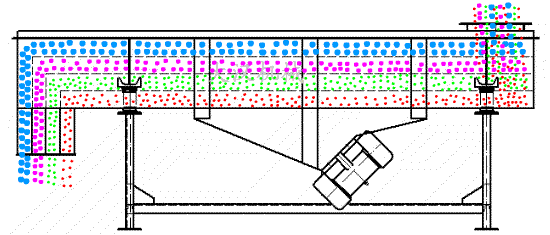

直線篩工作原理

直線篩采用雙電機驅動，當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

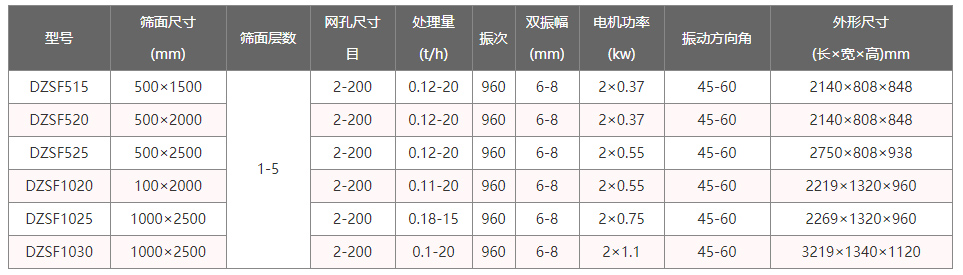

直線篩技術參數
