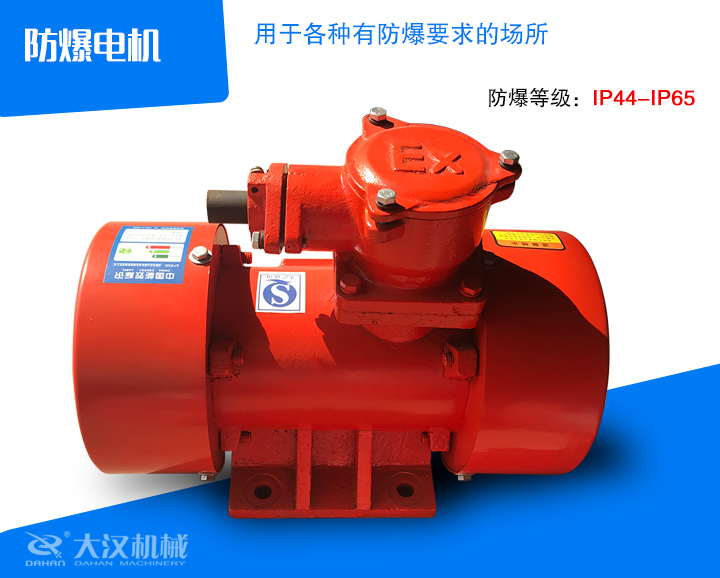

防爆振動電機是具有防爆性能的一類電機，是把電氣設備罩裝在一個外殼內，這種外殼具有能承受內部爆炸性混合物的爆炸壓力，并能阻止內部的爆炸向外殼周圍爆炸性混合物傳播的結構（隔爆型）；使電動機帶電零部件不可能產生足以引起爆炸危險的火花、電弧或危險溫度，或把可能產生這些現象的帶電零部件與爆炸性混合物隔斷開，使之不能相互接觸或達不到具有爆炸性危險的程度（增安型、通風型等），防爆振動電機主要用在氣體環境和粉塵環境等易燃易爆場所。

防爆電機的防爆等級是多少

1、電壓為：380V，380/660V，660/1140V

2、防爆等級：ExdI、ExdII BT4、ExdII CT4、ExtD B21

3、防護等級：IP55(第一個5指的防塵等級；第二個5指的防水等級。）

防護等級有IP44，IP54，IP55(EXDI、ExdII BT4BT4的標配防護等級)，IP65（ExdII CT4、ExtD B21的標配防護等級），IP56等。

標準普通防爆的防護等級為：IP55

標準粉塵防爆電機的防護等級：IP65

4、絕緣等級：F級

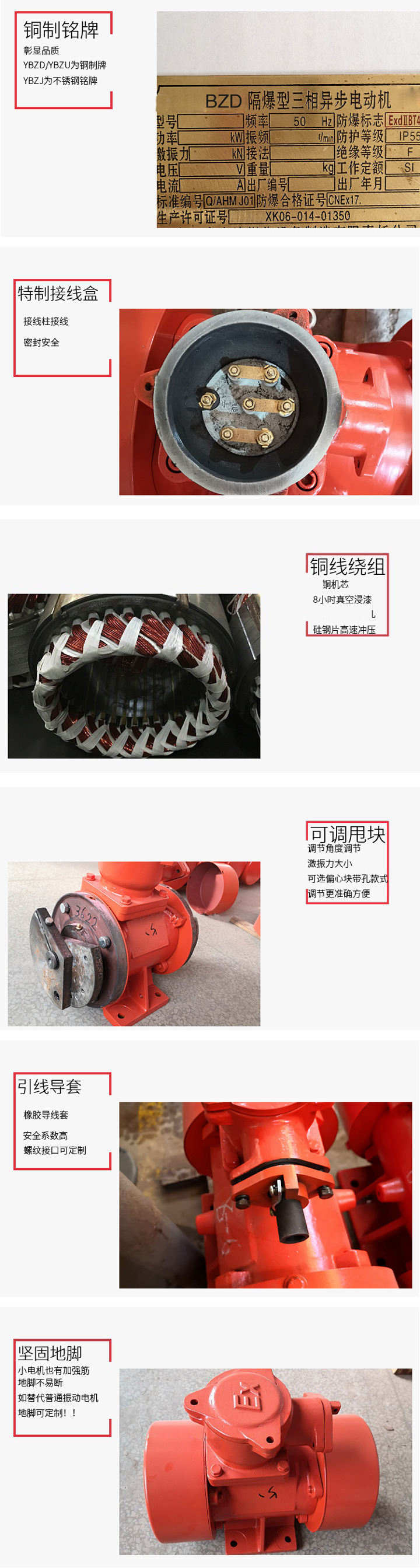

產品優勢

1、具有隔爆結構，在電機內部發生爆炸時，由于隔爆結構的保護，電火花不會竄出電機殼外部，從而避免二次爆炸的發生。

2、接線盒與機殼內部嚴密隔離，安全性高。

3、外殼防護等級為IP55-IP65，采用F級絕緣，溫升按B級考核。

4、設增安型防潮加熱器固定在電機底部罩內，用于停機時加熱防潮使用。

防爆電機型號及參數

型號	激振力kN	轉速rpm	額定功率kW	額定電流A	安裝外形尺寸									質量kg
					A	B	H	AB	BB	G	HD	L	M-φk
YFBZD5-2	5	2800	0.4	1	180	110	110	220	150	15	315	370	4-Φ14	38
YFBZD8-2	8	2900	0.55	1.31	180	110	110	220	150	15	315	370	4-Φ14	40
YFBZD10-2	10	2900	0.75	1.72	180	110	110	220	150	15	315	370	4-Φ14	45
YFBZD16-2	16	2900	1.1	2.5	180	140	125	230	190	20	330	420	4-Φ18	55
YFBZD20-2	20	2900	1.5	3.4	180	140	125	230	190	20	330	420	4-Φ18	60
YFBZD30-2	30	2900	2.2	4.7	220	160	140	270	230	25	380	465	4-Φ26	80
YFBZD2.5-4	2.5	1500	0.13	0.52	180	110	110	220	150	15	315	355	4-Φ14	35
YFBZD3.5-4	3.5	1500	0.17	0.7	180	110	110	220	150	15	315	355	4-Φ14	38
YFBZD5-4	5	1500	0.25	0.99	180	110	110	220	150	15	315	370	4-Φ14	38
YFBZD8-4	8	1500	0.45	1.59	180	140	125	230	190	20	330	420	4-Φ18	50
YFBZD10-4	10	1500	0.55	1.73	180	140	125	230	190	20	330	420	4-Φ18	50
YFBZD16-4	16	1500	0.75	2.1	220	160	140	270	230	25	380	465	4-Φ26	80
YFBZD20-4	20	1500	1.1	2.7	220	160	140	270	230	25	380	465	4-Φ26	85
YFBZD30-4	30	1500	1.5	3.84	260	180	160	320	260	25	390	510	4-Φ29	120
YFBZD50-4	50	1500	2.2	8.2	320	200	195	400	300	30	480	560	4-Φ33	196
YFBZD2.5-6	2.5	1000	0.2	0.84	180	140	125	220	180	16	330	400	4-Φ14	50
YFBZD5-6	5	1000	0.4	1.68	180	140	125	220	180	16	330	420	4-Φ14	55
YFBZD8-6	8	1000	0.55	1.84	220	160	140	270	230	22	360	470	4-Φ18	75
YFBZD10-6	10	1000	0.75	2.5	220	160	140	270	230	22	360	470	4-Φ18	80
YFBZD16-6	16	1000	1.1	3.37	260	180	160	320	260	25	390	515	4-Φ26	115
YFBZD20-6	20	1000	1.5	4.59	260	180	160	320	260	25	390	530	4-Φ26	120
YFBZD30-6	30	1000	2.2	6.5	320	200	195	400	300	30	480	560	4-Φ33	200
YFBZD40-6	40	1000	3.0	8.05	320	200	195	400	300	30	480	560	4-Φ33	210
YFBZD50-6	50	1000	3.7	9.6	370	200	225	460	300	32	530	630	4-Φ39	305
YFBZD60-6	60	1000	4.0	13	370	200	225	460	300	32	530	630	4-Φ39	340
YFBZD75-6	75	1000	5.5	14.4	370	260	225	460	440	35	540	820	4-Φ45	410
YFBZD100-6	100	1000	7.5	19	370	260	225	460	440	35	540	820	4-Φ45	425

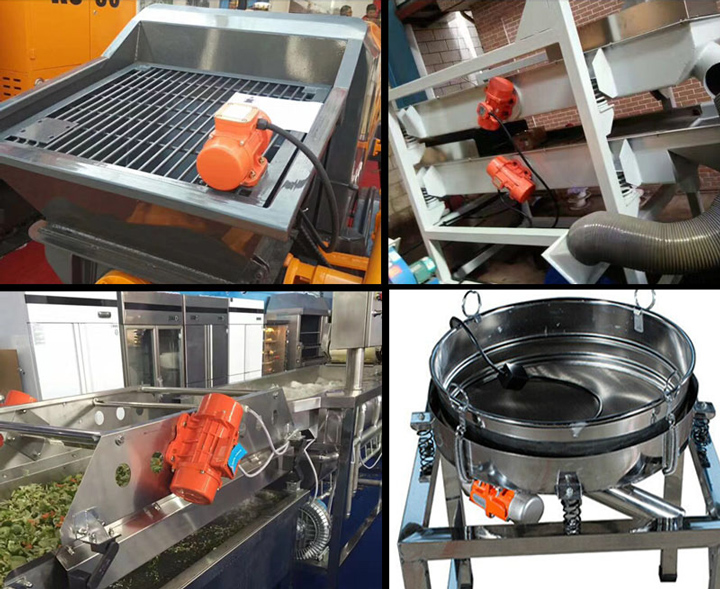

應用案例

防爆振動電機和普通電機的區別

1、用途不同

防爆電機是一種可以在易燃易爆場所使用的一種電機，運行時不產生電火花。通電機不能在易燃易爆的場合使用。

2、防護等級不同

防爆電機防護等級最低為IP55，而普通電機有IP23 IP44 IP54 IP55、IP56不等，故而從外形可以分辨出。

3、密封性不同

防爆振動電機接線盒的密封較普通電機要好。

防爆振動電機安裝

防爆振動電機安裝視頻

1、將接線盒外部擦干凈，剝掉電纜線部分的絕緣。

2、卸下出線壓蓋、電纜導套、密封圈、接線盒蓋。

3、將出線壓蓋，電纜導套，密封圈套上電纜，然后把電纜的電力芯線和接地芯線分別接到接線柱和接地螺釘上，并注意導線裸露部分不要露在弓型墊圈外。當電機可在380V、660V兩種電壓下運行時，用戶可根據自己需要按下圖接線。

4、裝好密封圈、電纜導套、出線壓板和接線盒蓋。

5、拆裝中應注意保護隔爆面不要損傷，裝配時應涂204-1防銹油，裝好后隔爆面須嚴密貼合。電纜在接線盒與不振動的固定卡之間須有一個自然懸垂，即接線盒至不振動的固定卡之間的電纜長度應比其線距離長400-700mm。

防爆電機如何接線

防爆電機接線應在專用的接線盒內，接線盒還必須配套有橡膠密封圈、JBQ型電機引出線等這些專用防爆電機配件配接。

注：防爆電動機接線盒配件材料的強度不應低于電動機殼體材料的強度。
