4.3-10（Mini DIN）連接器旨在滿足移動網絡設備不斷增長的性能需求及小型化要求, 小尺寸和輕重量的特性實現了移動無線電網絡組件的小型化，可實現更加密集、重量更輕的應用，是空間受限、高密度和重量敏感型應用的理想選擇。盡管尺寸和重量均有所縮小，但4.3/10的結構設計保證了出色的回波損耗和無源互調性能 (PIM) 水平。

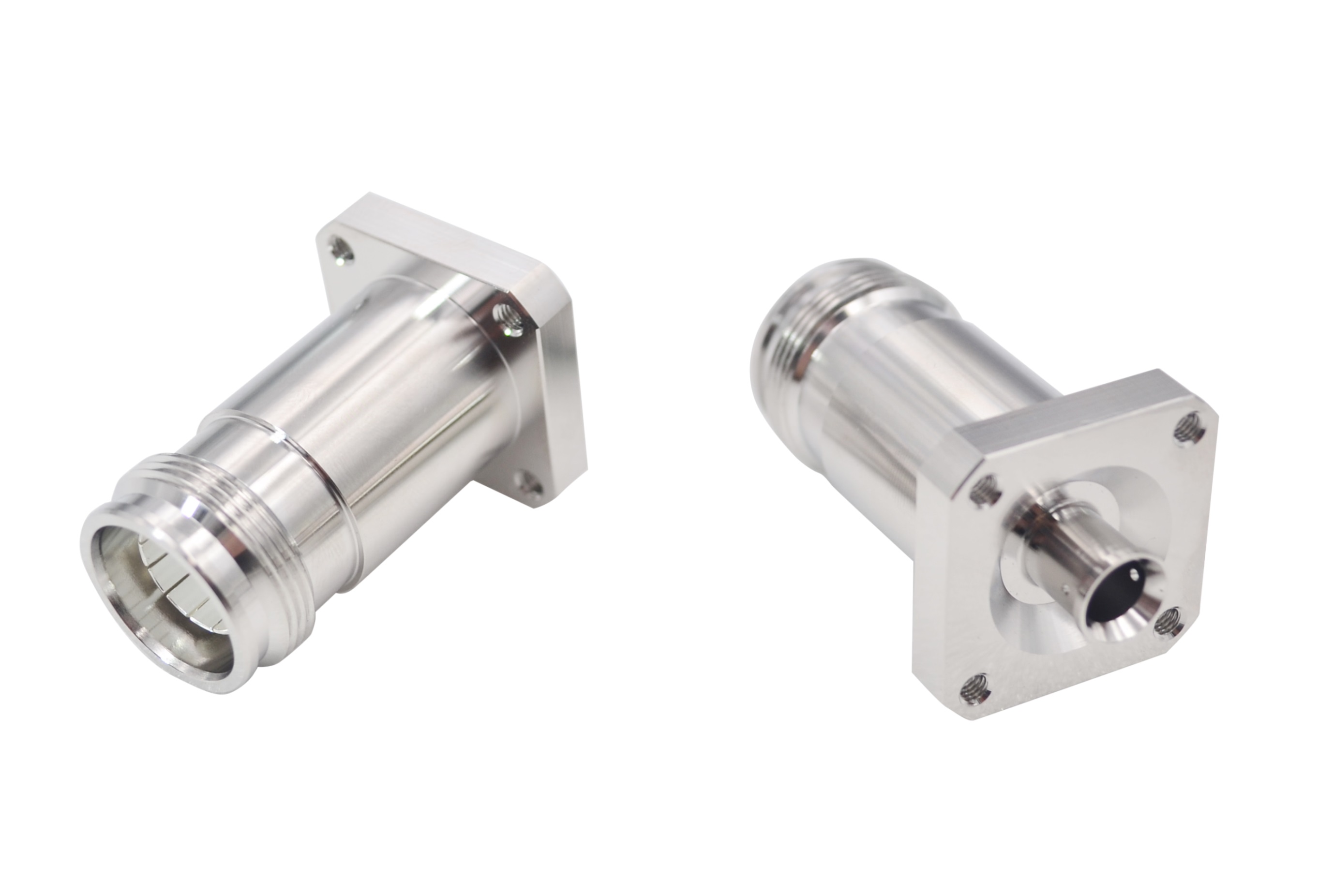

4.3/10型連接器它具有抗振性強，可靠性高、機械和電氣能優良等特點，具備很低的 PIM 性能，通過電氣面和機械面的分離，三種不同的連接類型：扳手?jǐn)Q緊、手動螺旋及快速鎖緊，簡化了安裝過程，使連接力矩變小，廣泛應用于無線電設備和儀器中。同時4.3/10插座可與三種對應的插頭匹配，且所實現的電氣性能相當， 均達到連接器最高防水等級IP68，給客戶提供了更多的選擇性。

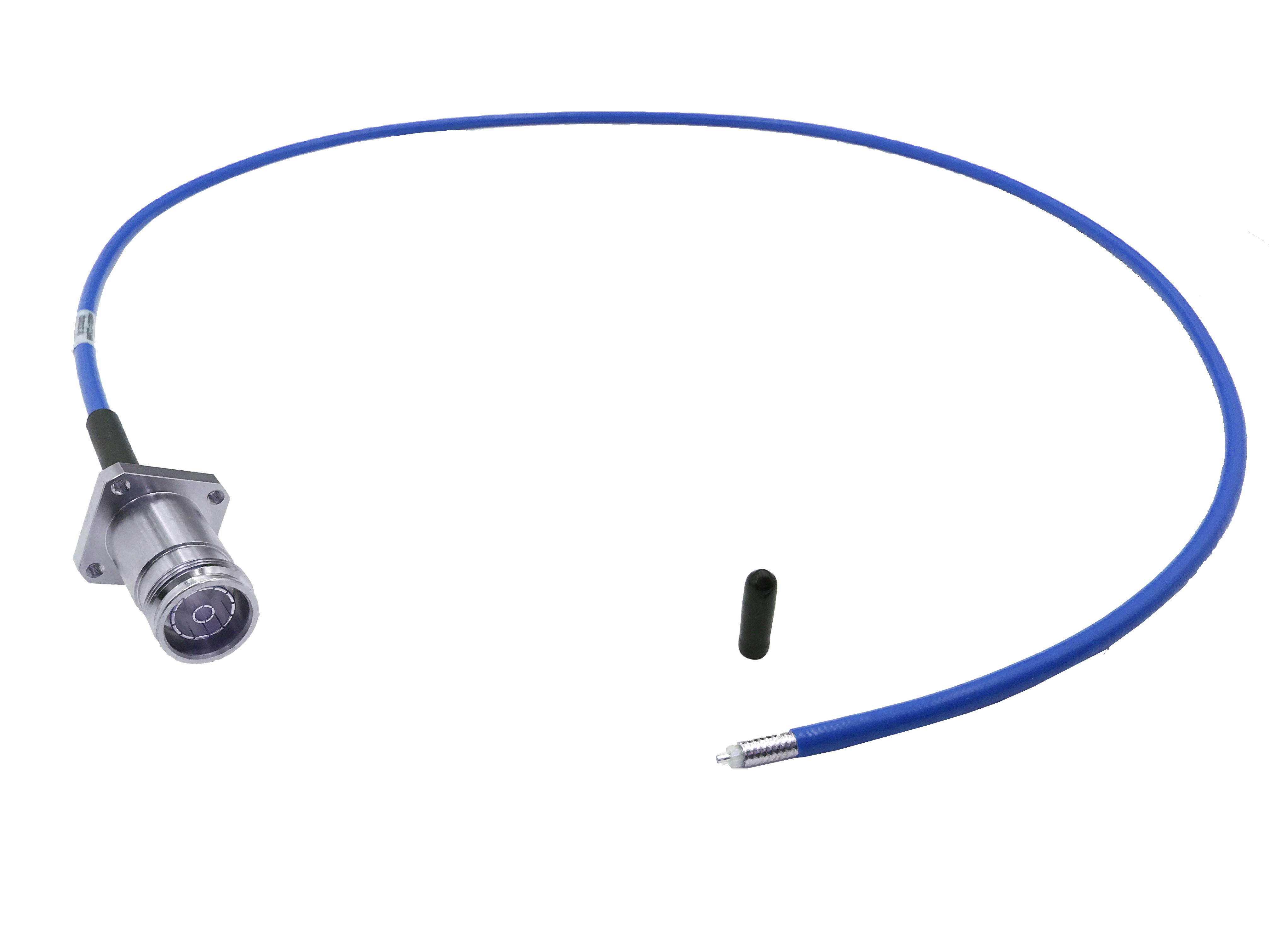

該款4.3/10 SF141/RG402線纜組件采用焊接組裝方式，具有低互調，連接穩定，高可靠性的特點，廣泛應用于基站天線，是信號傳輸?shù)暮诵慕M件。
Advantage特性和優勢
? 獨立的電氣和機械觸頭使得 PIM 性能優于 7/16 連接器
? 50 Ω 標準阻抗
? 體積更小，重量比 7/16 輕 40%
? 特別適合用于需要低 PIM 和低衰減的應用
? 非配接狀態下符合 IP-67 要求
Application應用
適配器應用
? 基站
? 多信道天線
? 分布式天線系統 (DAS)
? 電池裝置
? 無線基礎設施
? 實驗室應用
?
連接器應用
? 分布式天線系統 (DAS)
? 基站
? 無線基礎設施
? 電信
? 濾波器、組合器
Datasheet參數指標
Electrical Performance
Characteristic Impedance： 50 ohm
Frequency Range： DC-6GHz
VSWR： ≤1.1 (DC-4GHz),≤1.2(4-6GHz)
PIM3： ≤-160dBc
Dielectric Withstanding Voltage：≥2500V RMS,50Hz,at sea level
Dielectric Resistance： ≥5000MΩ
Contact Resistance：
Center Contact ≤1.0mΩ
Outer Contact ≤1.0mΩ
Mechenical Performance
Durability： Mating cycles ≥500
Environmental
Temperature Range：-40℃～+85℃
Watertightness(1m water depth, 24hours)：IP68
RoHS：Full RoHS-Compliance
Material and Plating
Part Material Plating
PIN Bronze Silver
Inner contact Bronze Silver
Ourter contact Brass Tri-metal
Insulator PTFE \
Gasket Silicon rubber \
